电位器在振动下的接触可靠性分析

发布日期:2019-07-23 作者: 点击:

电位器是一种连续可调的电子元件,它依靠电刷在电阻体上滑动,获得与电刷位移成一定关系的电压输出。实际上,电位器是一种依靠电刷与电阻体的直接机械接触取出电信号的电子元件,电刷与电阻体之间的接触是否可靠,有无瞬时脱开,间断现象,直接影响到电子设备的工作性能。

如若电刷与电阻体之间的接触不可靠,就会使电子设备的电路中断,有时竟造成严重的后果。据了解,飞行中的飞机就曾出现过因电位器发生接触间断而被迫返航的事件。但是,对于电位器的这样一个很重要的性能,很多使用者在安装和使用时没有引起足够的重视。

随着电子元件使用领域的不断扩大,环境因素的影响越来越复杂,条件也越来越苛刻。对振动试验的要求一也越来越高,频率范围大大展宽,加速度也大大提高。例如,飞机、导弹、坦克对元件的作用频率范围为10—500Hz或10—2000Hz。这无疑增加了电位器发生电气间断的可能性。

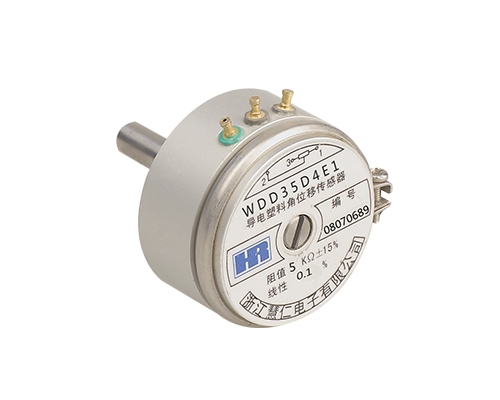

电位器生产厂家

浙江慧仁电子有限公司依靠军品标准的生产经验和技术,致力于振动试验对产品可靠性的关注和研究。振动试验的目的是检查电位器在规定的频率范围内和加速度下是否存在谐振点,以及振动疲劳积累效应。振动试验能够为电位器的设计、改进和选择、使用电位器提供数据,在电位器的生产中,振动试验还能暴露、剔除个别有材料、工艺缺陷的产品。试验中,电位器的簧片可能发生抖动,电刷与电阻体之间的接触可能发生分离,产生电气间断现象,即阻值跳变和输出电压波动等现象。

如果用欧姆表与电位器串联来检查电位器振动下电气接触是否受到破坏时,观察欧姆表的指针是否周期性的摆动,或指示开路。尽管欧姆表对接触完全断开的电位器是完全能够指示的, 但是,在振动状态下,由于电位器的故障大量表现出来的不是完全开路,而是瞬间弹跳的、周期为毫秒级的“ 间断”现象。加之欧姆表动圈、指针的惯性,所以这样的方法是无法正确断定电位器是否出现问题的。

根据浙江慧仁电子有限公司的试验结果,提出下面几点意见,供广大使用者在选择使用电位器时作参考:

          1.电位器水平方向放置的条件恶劣,即接触压力作用线的方向,是加速度的危险方向,安装、使用电位器时应予以注意。

          2.电位器的接触簧片的几何尺寸越小,间断频率越高;电刷(触点)的质量越小,耐振性越好。

          3.频率范围一定时,加速度越大,对电位器的接触可靠性危害越大,加速度一定时,频率范围越宽,电位器发生接触间断的几率增大。

          4.频率范围、加速度一定时,长时间的振动会给电位器的接触可靠性带来不良后果,这是振动疲劳积累所致。
