多联抽头式导电塑料电位器

发布日期:2019-05-25 作者: 点击:

多联抽头式导电塑料电位器(一)

着通讯、计算机、航空、航天、国防军、工业自动化技术的发展,电子整机正在向着微型化、薄型化、多功能、高可靠的方向发展。而同轴多联带中心柚头精密导电塑料电位器我国电位器研制技术领域内还是空白,直接影响国防军事和工业自动化技术的发展。对上述技术不足,浙江慧仁电子有限公司经过多方技术攻,开发了技术先进、调节精度高、使用寿长,可同时输出多路同步信号,同轴多联四引脚(带中心抽头)精密导电塑料电位器。该特种类型电位防军事和工业自动化提供有力的技术支持。下面详细阐述多抽头式精密导电塑料电位器的工作原理、结构设计、性能指标及关键工艺控制等。

一、

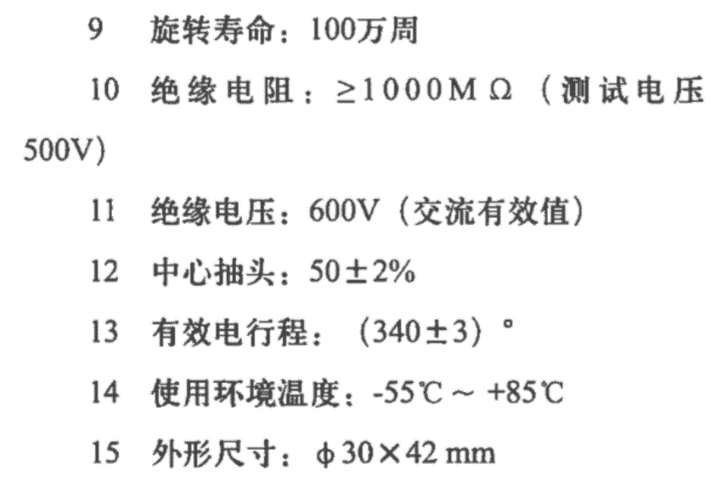

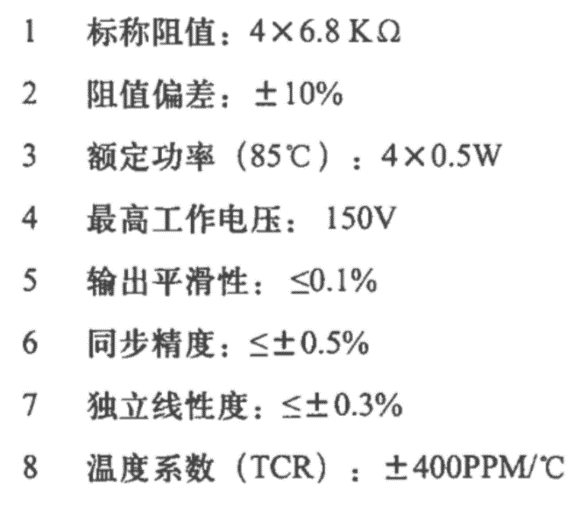

同轴四联四引脚精密导电塑料电位器是一种高可靠性、多功能控制的精密电子元器件。该产品可用于军用或民用电子设备中作多路电输出调节。电位器结构特点同轴、四联、且每联四脚(带中心抽头);其功能特点为:通过调节一个轴来带动四组电刷组件分别在各联导电轨上滑动,输出四个同步的电信号来完成多功能控。利用中心柚头能方便地加装并联电阻,外接联电阻以使客户获得预期的输出函数。该产品的应用给电路设计人员增添较大的灵活性,并可提高整机系统的可靠性。其主要技术指标如下:




二、产品结构与工作原理

1、产品结构

同轴四联四引脚精密导电塑料电位器结构组成:四个外壳、一个底盖、一个上盖、四个带导电轨基体、四个簧片支架、四个接触簧片、八电刷、一个轴、十六个引出焊片、四个绝缘轴、个紧固螺钉、四个长螺钉、二个精密滚珠承、一个安装轴套、一个销钉、六个卡圏、六电刷、一个轴、十六个引出焊片、四个绝缘轴、个紧固螺钉、四个长螺钉、二个精密滚珠承、一个安装轴套、一个销钉、六个卡圏、六垫片和十六根耐温安装线等近二十种,共八十个零件。

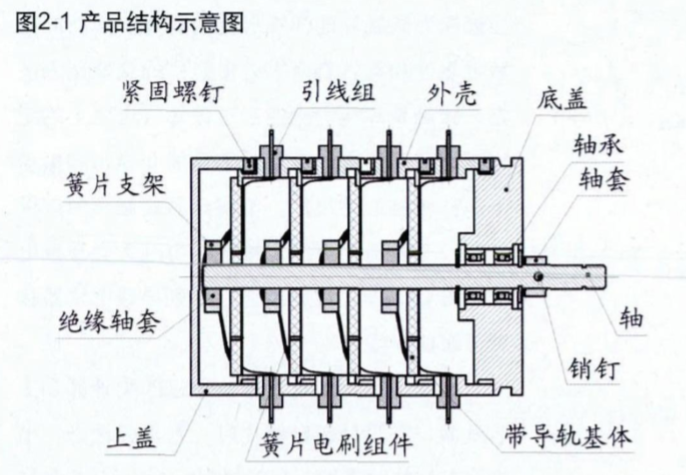

产品主要零、部件材料是根据军品用户使用要求和长期以来我们研制开发新产品积累的践经验而选用性能优良的铜、铝合金等材料,免使用黑色金属材料,保证产品抗氧化、耐盐、适应高低温环境使用等。其主要电接触零部材料采用六元合金丝、铍青铜和表面镀金工,以保证产品具有可靠的电气连接性能和较小的接触电阻。见结构示意图2-1
















2、产品工作原理

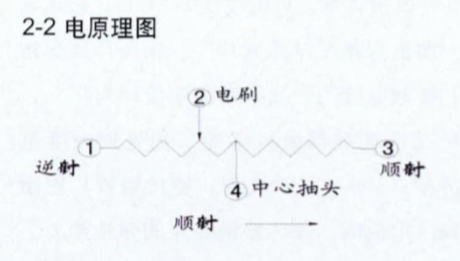

过调节同一个轴来带动四组电刷组件在对的带导电轨上滑动来完成四个同步输出信号,并通过中心抽头实现函数转换。图2-2电原理图。














下期介绍:多联抽头式导电塑料电位器(二)

产品关键结构设计的相关介绍”,敬请期待
